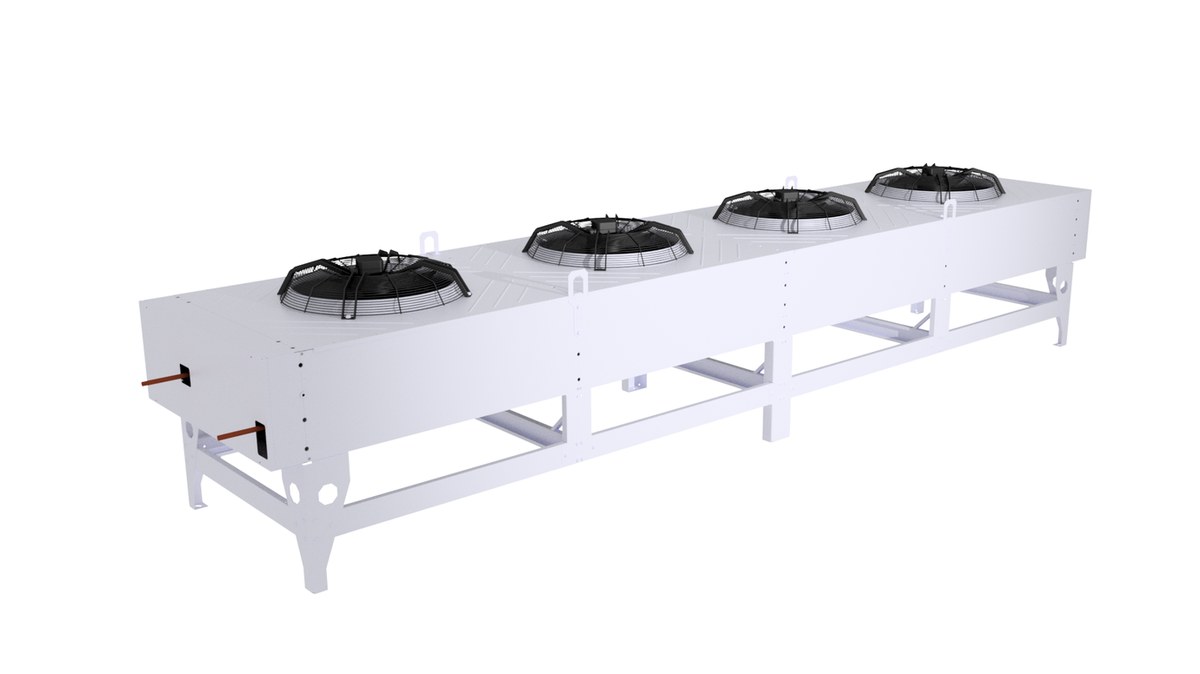

Конденсаторы МАВО.K.2

Конденсаторы МАВО.K.2 — базовая серия воздушных конденсаторов с усиленной конструкцией. Отводят тепло конденсации холодильного контура и рассчитаны на наружную установку в составе систем холодоснабжения и технологического охлаждения.

Технические характеристики

Конструкция

По сравнению с серией МАВО.K.11 конструкция усилена, а трубный пучок защищён по особой технологии от перетирания трубок в местах контакта с оребрением и рамой. Между вентиляторами установлены перегородки, разделяющие секции для ступенчатого регулирования производительности.

Корпус выполняют из оцинкованной или нержавеющей стали, длина — от 1076 до 6276 мм, под заказ до 12000 мм. Штатно применяются вентиляторы Ø630 мм в один или два ряда, под заказ возможны Ø800 и Ø910 мм. Доступны опции: нержавеющий корпус, автоматика, утолщённые трубки, ламели с покрытием, медное оребрение, виброопоры.

Принцип работы

Хладагент после компрессора проходит по трубкам теплообменника, отдаёт тепло продуваемому воздуху и конденсируется. Секционирование позволяет отключать часть вентиляторов и удерживать давление конденсации в рабочем диапазоне при низкой наружной температуре и частичной нагрузке.

Исполнения и обозначения

Как подобрать

• Мощность подбирают в диапазоне 18,8…543,4 кВт по нагрузке контура
• Задают расчётную наружную температуру и перепад температур конденсации
• Число рядов и диаметр вентиляторов согласуют с площадкой и требованиями по шуму
• Длину корпуса до 6276 мм, под заказ до 12000 мм, проверяют по месту установки
• Исполнение и опции принимают по среде и требованиям взрывозащиты

Монтаж и обслуживание

• Устанавливают на открытой площадке или кровле, обеспечив свободный забор и выброс воздуха
• Расстояние до стен и соседних аппаратов выдерживают, чтобы исключить рециркуляцию тёплого воздуха
• Виброопоры применяют при монтаже на перекрытие или лёгкую металлоконструкцию
• Фреоновые трубопроводы подключают по проекту, электрику — по схеме автоматики
• Оребрение периодически промывают, состояние трубок и креплений осматривают

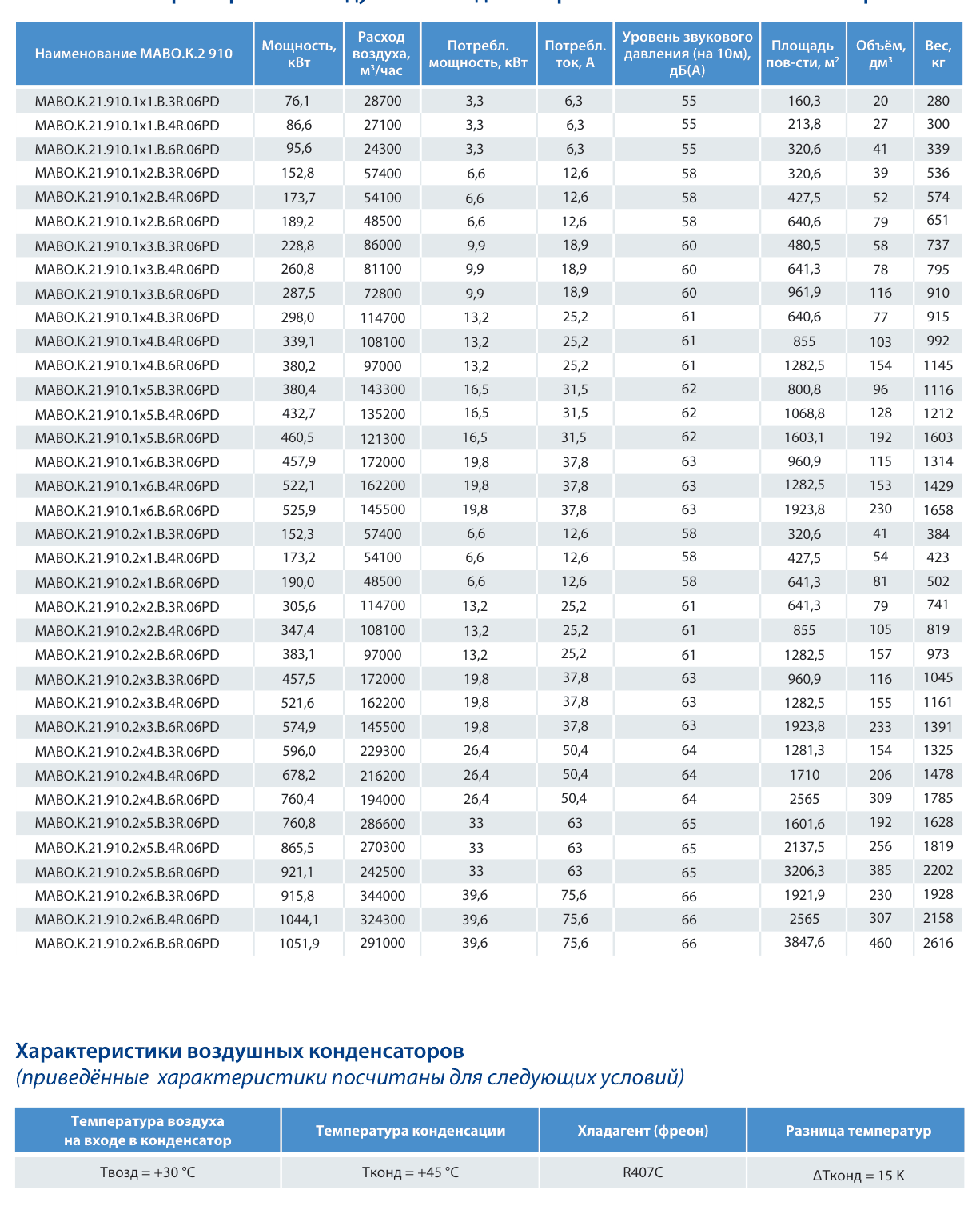

Чертежи и таблицы

Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.

Документы и поставка

• Технический лист из каталога завода — скачать PDF.
• Паспорт изделия и руководство по эксплуатации передаются вместе с оборудованием.
• Сертификаты соответствия и декларации ЕАЭС (2 документа) — высылаем на объект по запросу.
• BIM-модели Revit (RFA) для проектирования — передаём по запросу.
• Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
• Отгрузка по всей России, документы для проекта высылаем по запросу.
